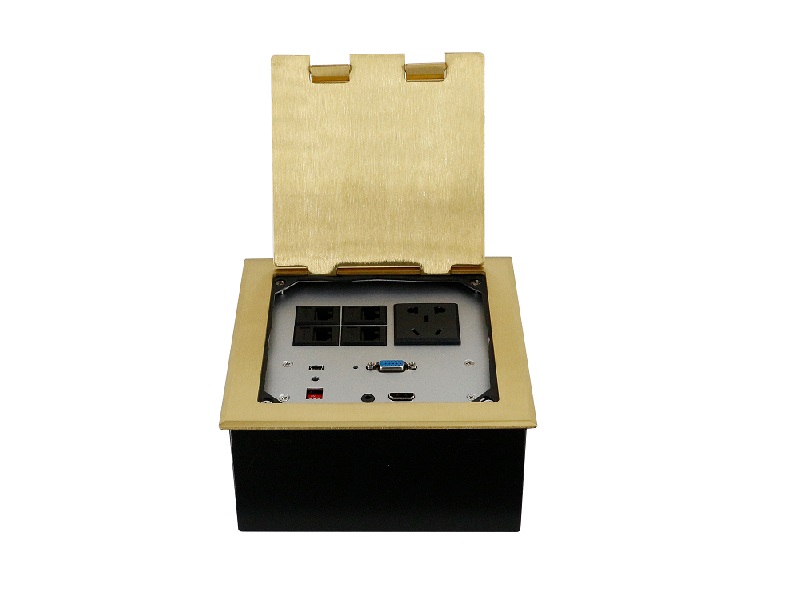

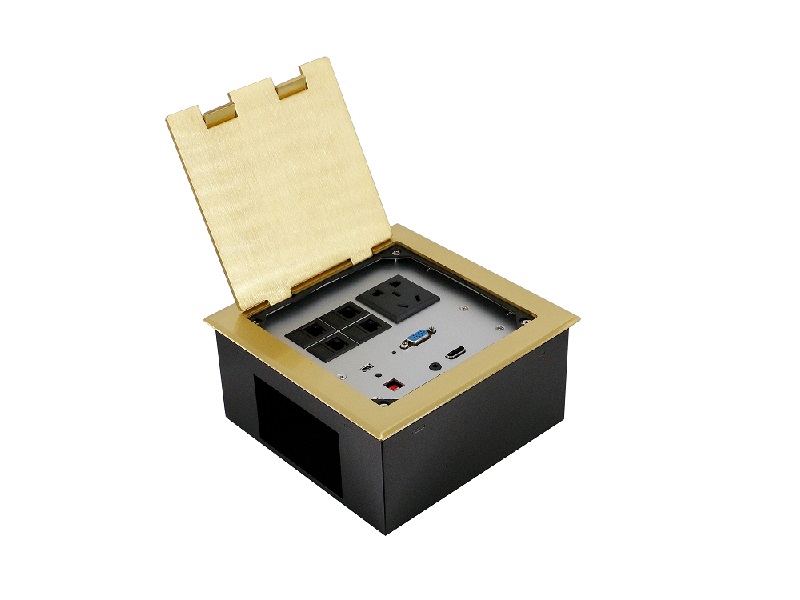

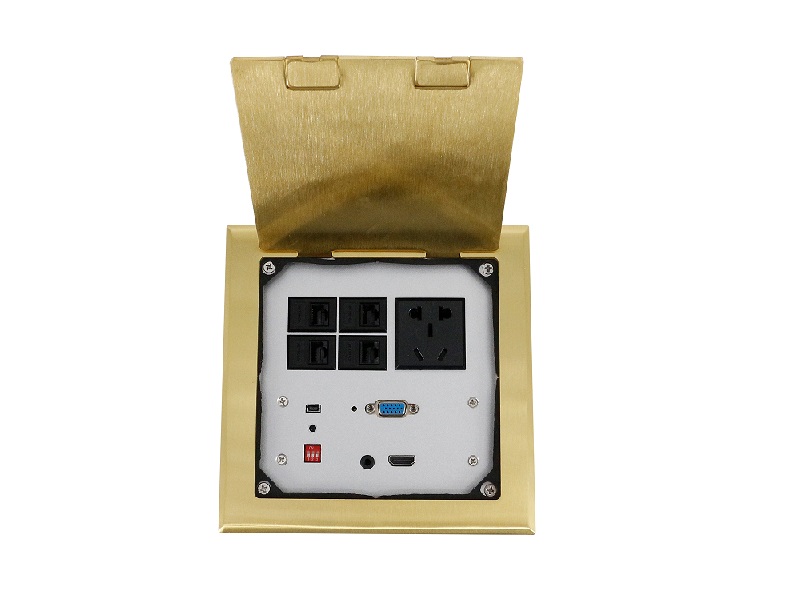

HDBaseT地插 HDBT-GROUD-HDV-70T
一、產品介紹：
HDBaseT桌插/地插/墻插是一款兩路輸入發射器，可通過單根的CAT5E/6/7線纜將HDMI、VGA 或音頻信號任意一路發送到 70 米遠的接收端。當通過 VGA 接口，它能實現將輸入視頻模擬信號和音頻信號數字化，將傳送到任意的顯示設備而不受影響；通過 HDMI 接口能夠直接實現數字信號的傳輸。
本系列產品采用 HDBaseT 的傳輸方式，實現了對視、音頻信號的高保真傳輸，避免了信號在傳輸過程中的流失，通過一根網線傳輸信號的方式，減少了現場布線麻煩，節省了成本。采用嵌入式的安裝方式，與周圍環境融為一體，使得整體布局比較整潔、簡單，本產品采用機箱式設計，規范式的設計讓產品安裝更為簡單快捷，使得產品得到有效的保護。
二、 產品特性：
支持 HDMI 及 VGA 2 路信號輸入；
支持 3.5mm 自適應音頻輸入；
支持4×LAN口輸出，可連接外網；
支持POE、POC供電方式，只需單端供電即可；
分辨率：最大支持4k30Hz分辨率輸入；
傳輸距離：70米（1080P60Hz）35米（4K30Hz）；
標準協議：支持HDMI1.4、HDBaseT協議；
分辨率：最大支持4k30Hz分辨率輸入；
支持HDMI、VGA、DP信號相互切換；
2020款桌插支持HDMI+VGA+DP+3.5MM（VGA）音頻輸入；
紅外遙控頭配合 USB 可進行軟件的更新升級；
支持 AC 110V-260V 50/60Hz 電源輸入（其中桌插是插入式電源、地/墻插為手動接入式電源），支持 AC 110V-240V 50/60Hz 電源輸出；
在 LAN 口上接上 CAT5E/6/7 類網線，可連接網絡；
通過 CAT5E/6/7 類網線和 HDBaseT 接收端連接傳輸音視頻信號，帶寬速率高達 20Gpbs；
LED 指示燈實時觀察工作狀態；
通過撥碼可調節屏幕分辨率；
機箱化嵌入式設計，方便產品的安裝及調試；
三、技術指標：
型號 | HDBaseT桌插 | HDBaseT地插 | HDBaseT墻插 |
機箱設計 | 軌道式翻蓋 | 旋轉軸式翻蓋 | 磁性吸附力 |
視頻信號輸入 | 支持 VGA、HDMI 視頻信號輸入 | ||
音頻信號輸入 | 支持 3.5mm 自適應音頻輸入 | ||
標準協議 | 支持 HDCP 協議、支持 EDID 的智能管理 | ||
傳輸距離 | 70米 | 70米 | 70米 |
視音頻輸出 | 支持 HDBaseT 輸出形式 | 支持 HDBaseT 輸出形式 | 支持 HDBaseT 輸出形式 |
分辨率 | 70米（1080P60Hz）35米（4K30Hz） | ||
尺寸（mm）（長寬高） | 266×130×82（mm） | 300×150×90 | 250×86×75 |
開孔尺寸（mm） | 255×126×R6（mm） | 290×141×90 | 236×78×80 |
重量 | 3 KG（不帶包裝） | 3.6 KG（不帶包裝） | 1.25 KG（不帶包裝） |
電壓 | AC 110V-260V 50/60Hz 電源輸入 110V-240V 50/60Hz 電源輸出 | ||
工作溫度 | 0℃—50℃ | ||
儲存溫度 | -25℃—55℃ | ||
工作濕度 | 10%-90% | ||
四、連接示意圖：
